Diagramme zu Teileigenschaften

Visualisieren Sie Baugruppenteile, Metadaten und physikalische Eigenschaften in Bauteil-Eigenschaftsdiagrammen. SpinFire Ultimate bietet neun Diagrammtypen, aus denen Sie wählen können.

Fügen Sie die Diagramme und Daten in Ihren Bericht, Ihre Präsentation, Ihre Website oder Ihre Tabellenkalkulation ein, um Ihre visuelle Analyse zu erstellen.

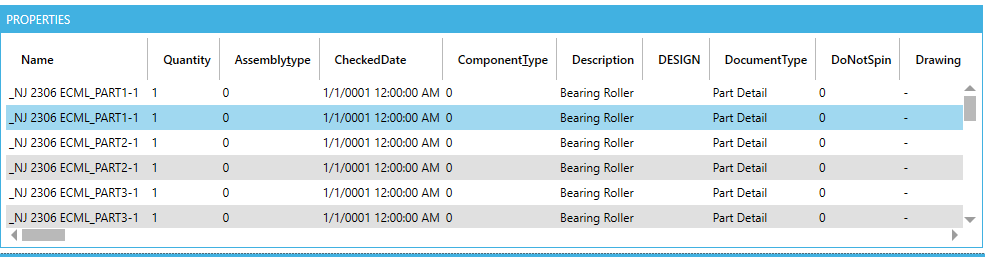

Eigenschaften
Zeigen Sie Teilenamen, Teilemengen, verfügbare Metadaten und physikalische Eigenschaften in der Liste der Eigenschaften am oberen Rand des Dialogfensters Teileeigenschaften-Diagramm an.

Wenn Sie eine Datenzeile in der Eigenschaftsliste auswählen, werden die zugehörigen Diagrammelemente im Abschnitt Diagramm sowie die zugehörigen Elemente in der Baugruppenstruktur und im grafischen Bereich hervorgehoben.

Verwenden Sie die STRG-Taste zusammen mit Mausklicks, um mehrere nicht aufeinanderfolgende Zeilen auszuwählen.

Verwenden Sie die UMSCHALTTASTE bei Mausklicks, um eine Reihe aufeinanderfolgender Zeilen auszuwählen.

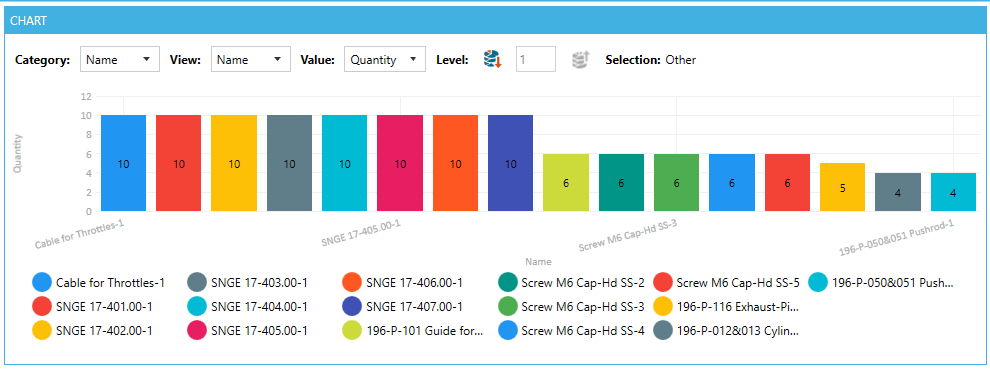

Tabelle

Zeigen Sie das erstellte Diagramm auf der Grundlage von Diagrammtyp, Kategorie, Ansicht, Wert und Ebene an.

Wenn Sie auf ein Diagrammteil klicken, werden die zugehörigen Eigenschaftszeilen im Abschnitt Eigenschaften sowie die zugehörigen Elemente in der Baugruppenstruktur und im grafischen Bereich hervorgehoben.

Kategorie
Wählen Sie eine Kategorie, die der Teilename, die Teilemenge oder ein Metadatenfeld in der CAD-Datei sein kann.

X-Kategorie & Y-Kategorie

Die Felder X-Kategorie und Y-Kategorie sind für das Heatmap-Diagramm verfügbar.

Ansicht
Wählen Sie eine Kategorie, die der Teilename, die Teilemenge oder ein Metadatenfeld in der CAD-Datei sein kann. (zu finden in Säulendiagrammen und gestapelten Säulendiagrammen)

Wert

Wählen Sie Metadaten aus der CAD-Datei oder eine physikalische Eigenschaft (Fläche oder Volumen), die als Werte für die ausgewählte Kategorie verwendet werden sollen.

X-Werte & Y-Werte
Wählen Sie mehrere Werte aus, wenn Sie ein Punkt- oder Blasendiagramm abbilden möchten.

Ebene
Weiter nach unten oder wieder nach oben über den Drilldown

oder aufbohren tasten.

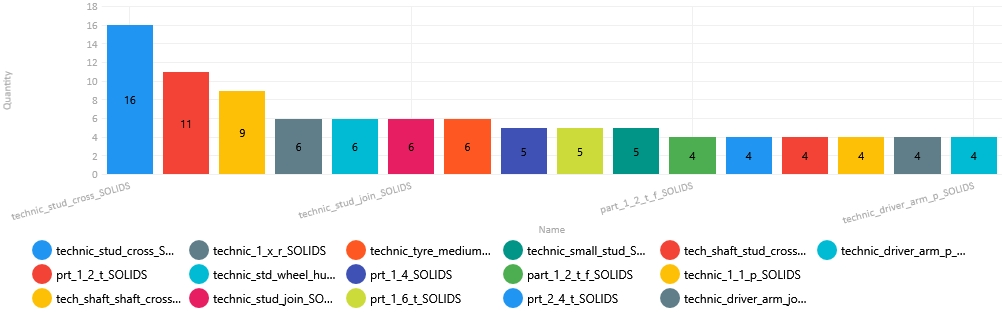

Diagrammtypen
Für die Diagramme der Teileigenschaften stehen verschiedene Diagrammtypen zur Auswahl.

Um einen anderen Diagrammtyp auszuwählen,
Verwenden Sie das Pulldown-Menü Diagrammtyp und wählen Sie den Diagrammtyp, der für die ausgewählten Daten geeignet ist.

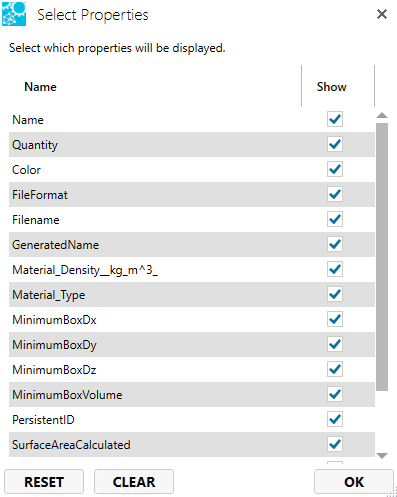

Physikalische Eigenschaften anzeigen
Aktivieren Sie die Option Physikalische Eigenschaften anzeigen, um ein Diagramm mit physikalischen Eigenschaften zu erstellen. Die Eigenschaften sind über das Pulldown-Menü Wert verfügbar.

Fläche
Volumen
Gewicht
Minimum Box Dx
Minimale Box Dy
Minimum Box Dz

Hinweis: Bei der Aktivierung werden die physikalischen Eigenschaften neu berechnet. Je nach Anzahl und Komplexität der Teile kann dies einige Sekunden dauern.

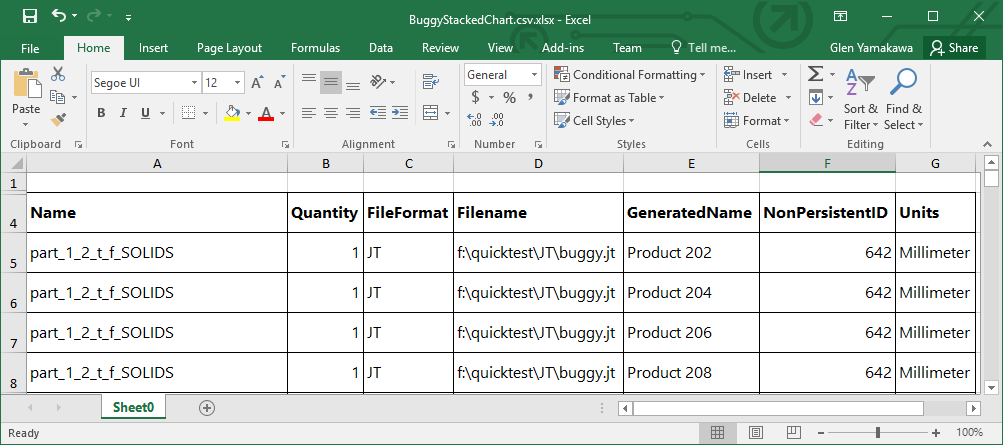

Eigenschaften kopieren

So kopieren Sie Eigenschaften in die Zwischenablage
